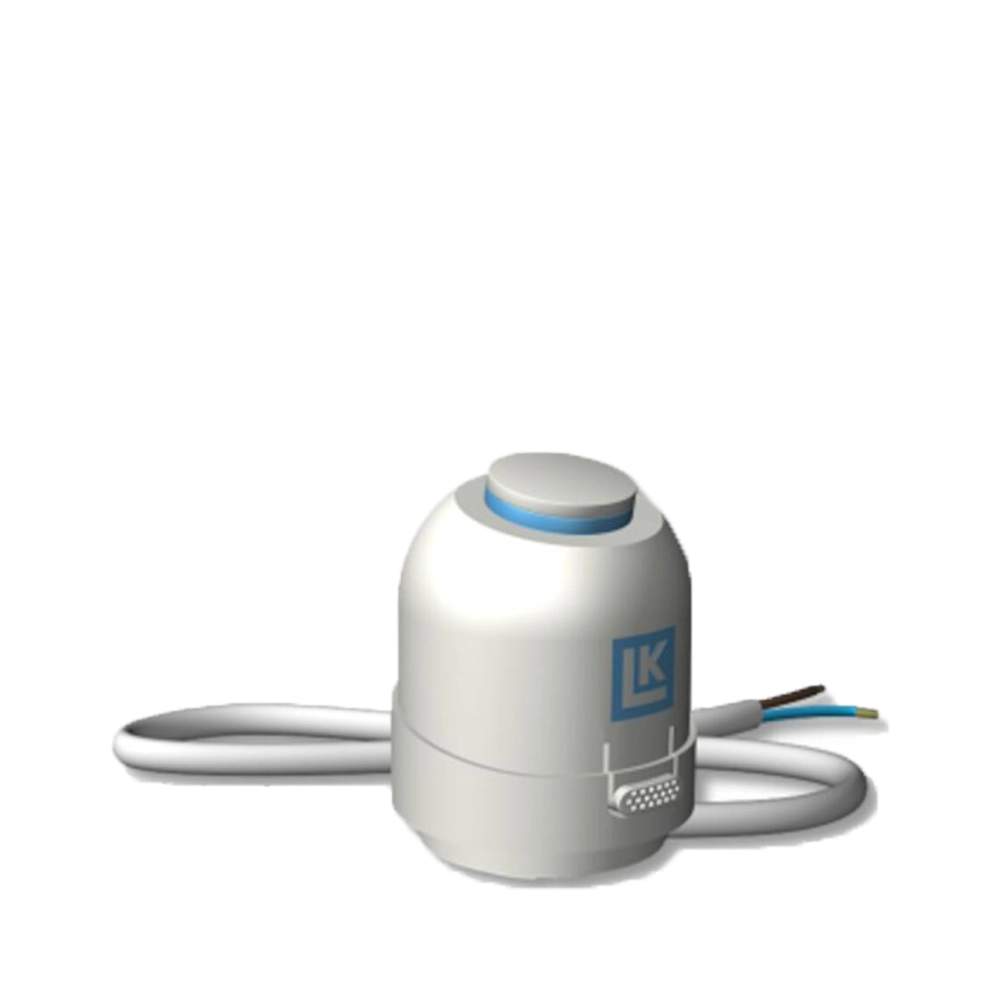

LK Toimilaite (NO)

LK Systems lattialämmitys toimilaite 24V AC/DC 50/60 Hz (NO)

LK lattialämmityksen toimilaite on sähköterminen toimilaite LK Jakotukin huone-/aluekohtaiseen säätöön. Lattialämmitys toimilaitteita on erimallisia, jännitteettömänä auki (NO) olevia sekä jännitteettömänä kiinni (NC) olevia. Lattialämmitys toimilaitetta käytetään LK Langallisen tai LK Langattoman huonesäätöjärjestelmän kanssa.

LK lattialämmitys toimilaitteen asennus

LK Toimilaite asennetaan jakotukin paluuventtiiliin muovisen toimilaiteadapterin avulla. LK Jakotukissa RF on valmiina adapteri, mutta jos tämä on irrotettu, käytetään toimilaitteen mukana tulevaa adapteria. LK lattialämmitys toimilaitteen etuosassa on painike, jota painamalla toimilaitteen saa irrotettua adapterista.

Edellytykset

Lämmitysjärjestelmä varustetaan säätöjärjestelmällä, joka valvoo ja ohjaa sisälämpötilaa. Paras säätö saadaan, kun lämmönlähteellä käytetään ulkolämpötilaohjattua lämmönsäätöä, jolloin verkostoon lähtevän kiertoveden lämpötila säätyy ulkolämpötilan mukaan. Lattialämmitysjärjestelmän kiertovesipumpuksi suosittelemme automaattisesti kierroslukusäädettyä kiertovesipumppua, jossa on asetus vakiopainesäätöä varten.

LK lattialämmitys toimilaitteen kytkentä

LK lattialämmitys toimilaitteita ohjataan langallisella tai langattomalla LK Huonetermostaatilla. Kytkentä suoritetaan LK Kytkentärasian tai LK Vastaanotinyksikön avulla.

24 V:n toimilaitteen liitäntäjohto

Jos 24 voltille tarkoitettua toimilaitetta ei voida asentaa suoraan ohjausyksikköön, liitäntäjohto voidaan pidentää 100 metriin, jolloin johdinala liitäntäjohto 1,5 mm2. Liitä johdot asianmukaisesti niin, ettei jännitehäviö vaikuta toimilaitteen suorituskykyyn. Vältä asentamasta liitäntäjohtoja paikkoihin, jossa ne voivat aiheuttaa häiriöitä.
